不銹鋼暗桿閘閥的產品特點

1.主體、內件、填料、墊片、緊固件的材料可根據用戶要求和實際工況進行合理組合。

2.閥座可以是可更換的閥座，可以與封閉件密封面的材料任意組合，以滿足工況要求，延長使用壽命。

3.產品設計和制造符合美國石油學會標準ANSI B16.34、美國石油學會標準API 6D和API 600的要求。

4.不銹鋼暗桿閘閥結構緊湊，體積小，剛性好，密封安全可靠。

5.關閉部分（閘門）采用彈性結構，自動修正運行過程中因異常載荷和溫度引起的閥體變形。因此，密封可靠，不會產生閘楔。

6.公稱通徑NPS 10"以上，壓力等級400 lbs，公稱通徑NPS 6"以上，壓力等級600-2500 lbs的手動閥，操作裝置配備滾動軸承，方便您打開它。關閉。

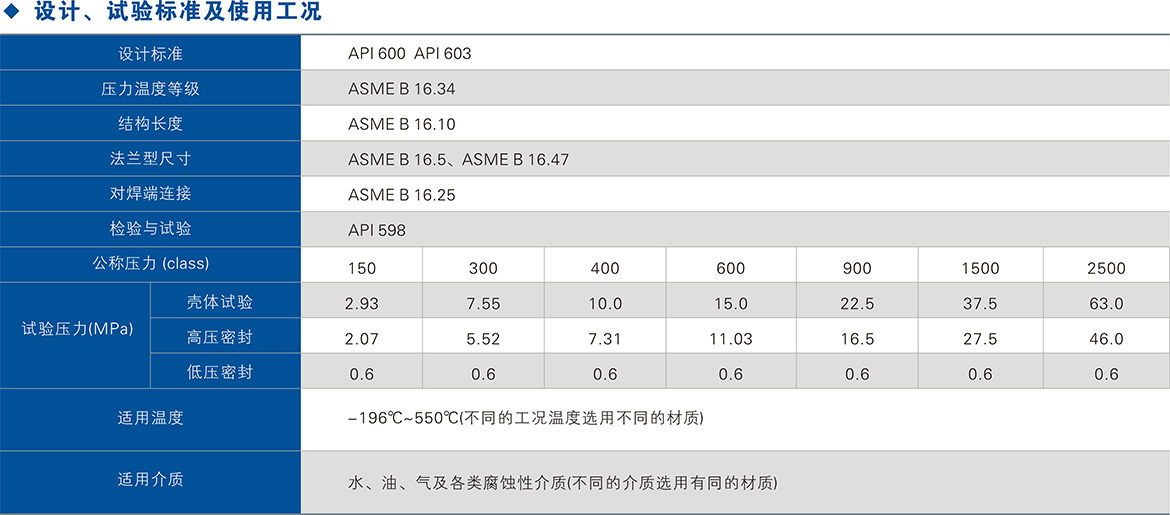

不銹鋼暗桿閘閥的應用規范

1.對焊端: ASME B16.25

2.承插焊端: ASME B16.11

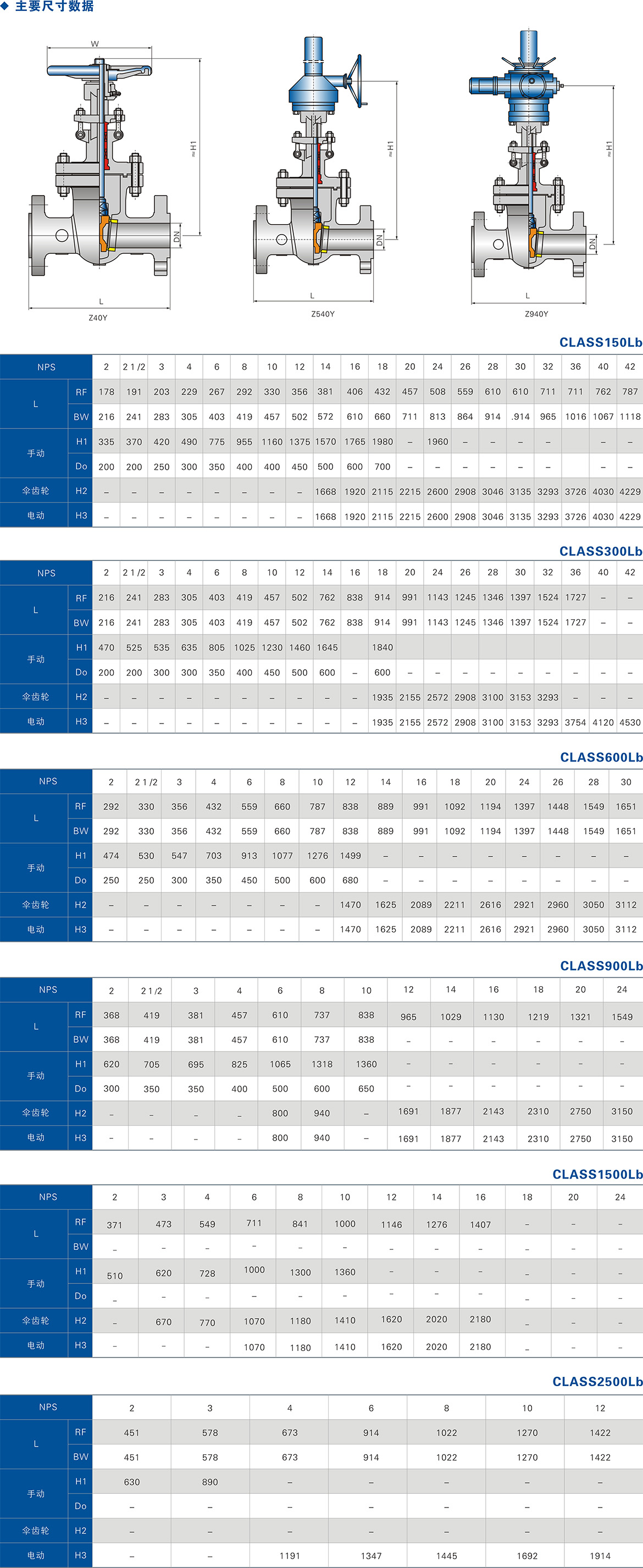

3.結構長度: ASME B16.10

4.溫壓等級: ASME B16.34

5.檢驗和試驗:API 598,AP600 or API6D

6.設計制造:鑄鋼閘閥按照API 600(ISO 10434)、API 6D

7.不銹鋼暗桿閘閥按照:API603、API600

8.鍛鋼不銹鋼閘閥按照:API602

9.法蘭連接: ASME B 16.5 for NPS≤24, ASME B16.47 B系列API 605、 ASME B16.47 A系列、 MSS SE-44(for NPS>24)

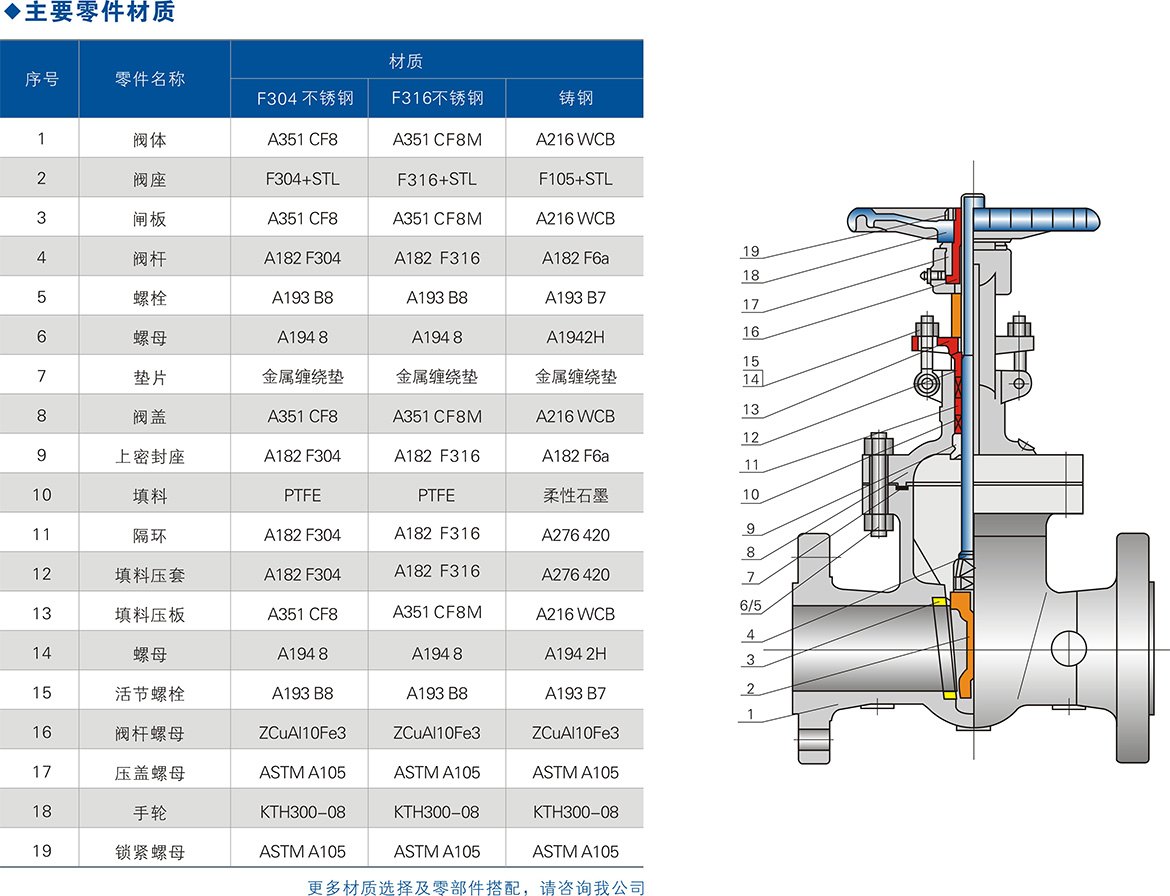

不銹鋼暗桿閘閥的結構特點

1.閥蓋墊片形式：Class150閘閥采用不銹鋼石墨復合墊片;C|ass300間閥采用不銹鋼石墨纏繞墊片; Class600閘閥可用不銹鋼石墨纏繞墊片也可采用金屬環墊片;Class900閘閥可采用金屬環墊片Class1500~Class2500閘閥采用自壓密封金屬環。

2.倒密封設計：我公司提供的所有閘閥都有倒密封設計,通常情況下,碳鋼閘閥的閥座設計采用分離式倒密封結構,不銹鋼閘閥的倒密封是直接加工或者是焊后加工。當閥門在全開位置時,倒密封的密封面非?？煽?。雖然按照標準API600中有倒密封,但這不作為在帶壓情況下更換填料的依據

3.閥桿設計：采用整體鍛造工藝制成,按照標準要求確定z小直徑,閥桿和閥瓣采用T型結構連接。閥桿結合面的強度大于閥桿T型螺紋部分的強度,強度試驗按照API591進行。

4.不銹鋼閘閥的閥體和閥蓋連接形式：Class150~ Class900采用栓接閥蓋;Class1500~Class2500采用自壓密封式閥蓋。

5.彈簧加載填料沖擊系統：如果客戶要求,可采用彈簧加載填料沖擊系統提高填料密封的持久性和可靠性。

6.填料密封：通常采用柔性石墨作為填料材料,可根據用戶需求提供PTFE或者復合填料材料。填料與頃料函接觸的表面粗粘3度為0.2um,可以保證閥桿與填料接觸面接合緊密但是旋轉自如,經過精密的機械加工的閥桿密封面粗糙度0.8μm可以保證閥桿可靠的密封。

7.操作形式：一般情況下采用手輪驅動或者齒輪傳動方式,可根據用戶需要采用鏈輪傳動或者電裝驅動。

8.閘板設計：NPS≥2彈性閘板、NPS<2"剛性閘板

查看不銹鋼閘閥說明書
