國標不銹鋼閘閥的產品特點

1.主體、內件、填料、墊片、緊固件的材質可根據用戶要求和實際工況進行合理組合。

2.流體阻力小，啟閉力矩小，啟閉省力。

3.介質流向不受限制，不阻礙流動，不降低壓力。

4.閘閥的密封原理是通過楔形閘板的兩個密封面和閥體的兩個密封面緊密結合來實現密封，密封性能穩定可靠。

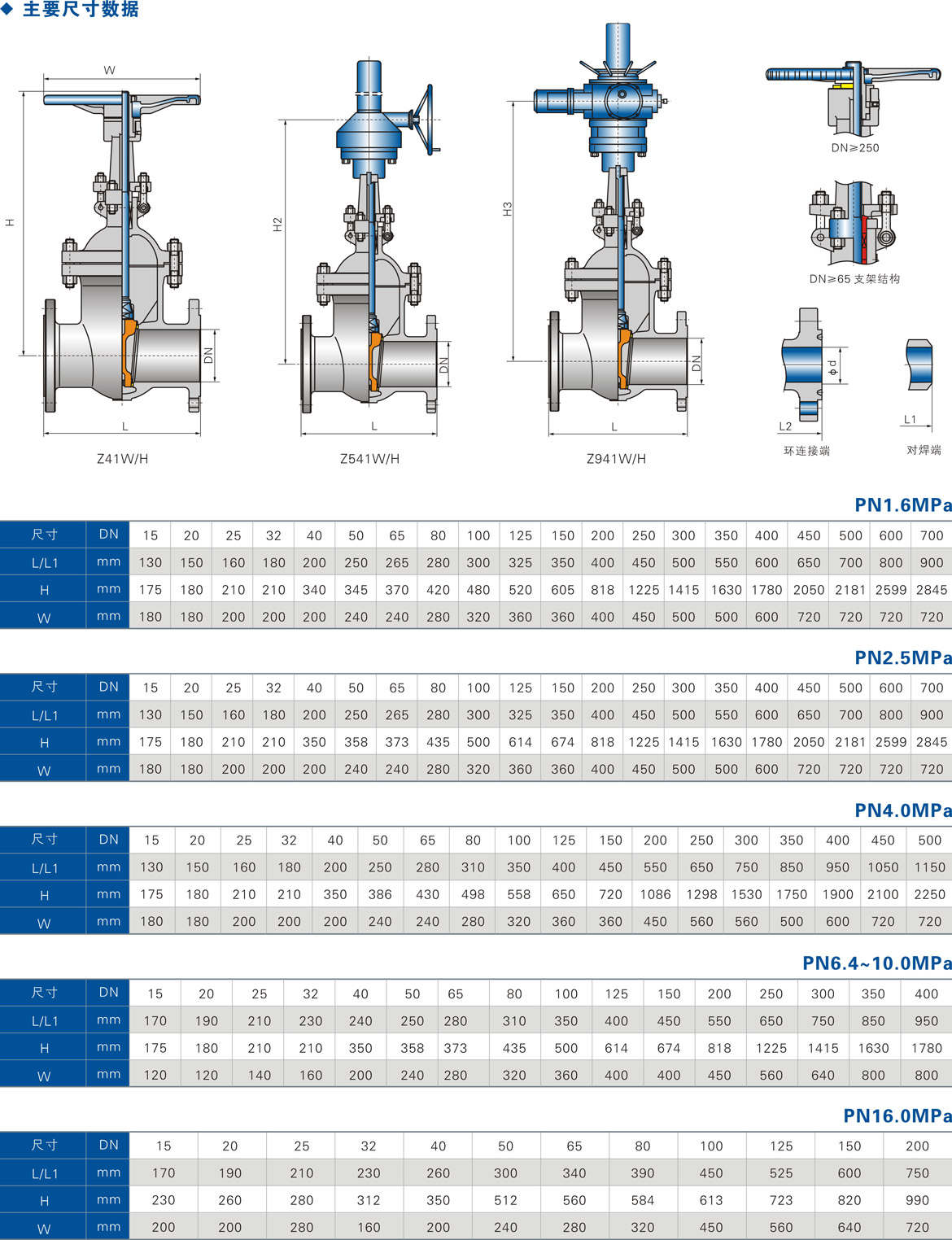

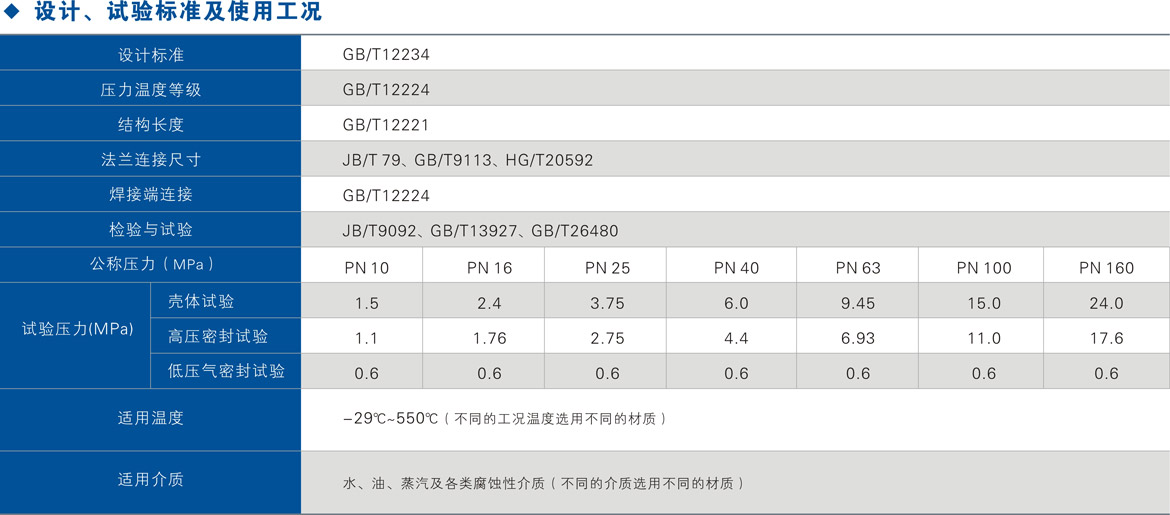

不銹鋼閘閥的應用規范

①鑄鋼閘閥設計制造按照GB/T12234

②鍛鋼閘閥設計制造按照:JB/T 7746

③檢驗和試驗按照GB/T 13927、GB/T26480

④法蘭連接按照GB/T79、HG/T20592、GB/T9113

⑤對焊端: GB/T12224

⑥承插焊端: JB/T 7746

⑦結構長度: GB/T12221

⑧溫壓等級: GB/T12224

國標不銹鋼閘閥的結構特點

①閥體和閥蓋連接形式：PN10~ PN100采用栓接閥蓋;PN160及以上采用自壓密封式閥蓋。

②啟閉件（閘板）設計：閘閥閘板有兩個密封面, z常用的是閘板兩個密封面形成楔形、楔形角隨閥門參數而異,通常為5°。 DN≥50彈性閘板、DN<50剛性閘板。

③閥蓋中道墊片形式：PN10~PN40閘閥采用不銹鋼石墨復合墊片;PN63~PN100閘閥采用不銹鋼石墨纏繞墊片; PN160自密封閘閥采用自壓密封金屬環。

④填料密封：不銹鋼閘閥通常采用柔性石墨作為填料材料,可根據用戶需求提供PTFE或者復合填料材料。填料與頃料函接觸的表面粗粘3度為0.2um,可以保證閥桿與填料接觸面接合緊密但是旋轉自如,經過精密的機械加工的閥桿密封面粗糙度0.8μm可以保證閥桿可靠的密封。

⑤彈簧加載填料沖擊系統：如果客戶要求,可采用彈簧加載填料沖擊系統提高填料密封的持久性和可靠性。

⑥操作形式：一般情況下采用手輪驅動或者齒輪傳動方式,可根據用戶需要采用鏈輪傳動或者電裝驅動。

⑦倒密封設計：我公司提供的所有閘閥都有倒密封設計,通常情況下,碳鋼閘閥的閥座設計采用分離式倒密封結構,不銹鋼閘閥的倒密封是直接加工或者是焊后加工。當閥門在全開位置時,倒密封的密封面非常可靠。雖然按照標準GB/T12234中有倒密封,但這不作為在帶壓情況下更換填料的依據

⑧閥桿設計：采用整體鍛造工藝制成,按照標準要求確定z小直徑,閥桿和閥瓣采用T型結構連接。閥桿結合面的強度大于閥桿T型螺紋部分的強度,強度試驗按照API591進行。

⑨閥桿螺母：通常情況下,閥桿螺母材料采用銅合金?？梢愿鶕?jù)用戶要求采用高鎳鑄鐵等材料,對于大口徑的閘閥(DN≥250 PN10~PN40;DN≥200 PN63;DN≥150PN100;DN≥125 PN160),閥桿螺母和閥桿之間設計有滾動軸承,可以有x減小截止閥的開啟力矩使閥門可以輕松開關。
