不銹鋼軟密封閘閥的產品特點

1.流體阻力小，啟閉力矩小，啟閉省力。

2.介質流向不受限制，不阻礙流動，不降低壓力。

3.利用彈性閘板對輕微彈性變形的補償作用，達到良好的密封效果。

4.不銹鋼閘閥造型簡單，結構長度短，制造工藝好，適用范圍廣。

不銹鋼軟密封閘閥的應用規范

①彈性閥座閘閥設計制造按照GB/T12232、GB/T12224

②檢驗和試驗按照GB/T 13927、GB/T26480

③法蘭連接按照GB/T17241.6

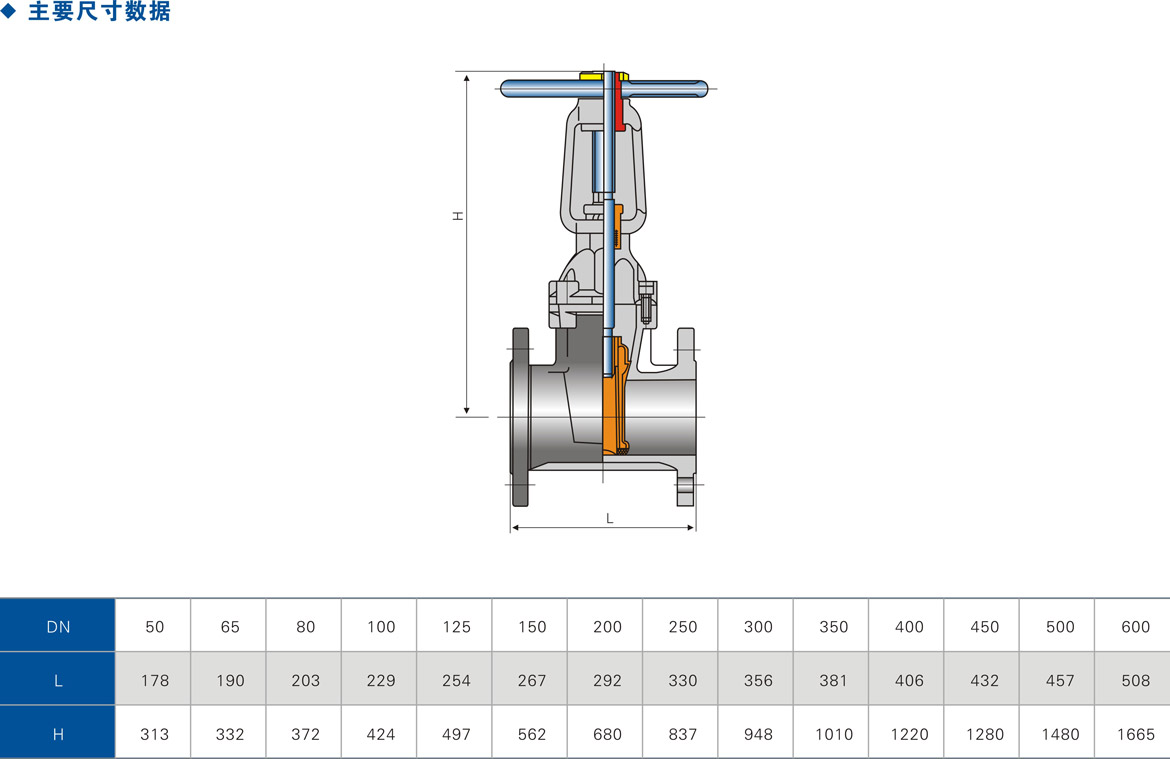

④結構長度: GB/T12221

⑤溫壓等級:GB/T17241.6

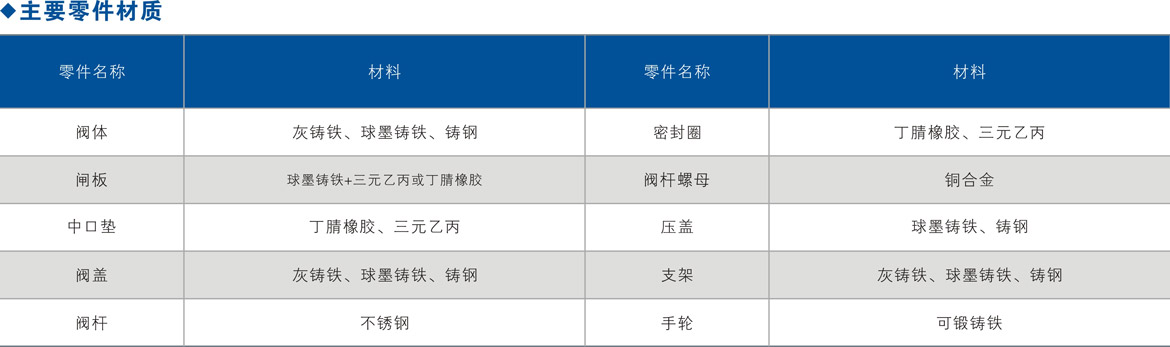

不銹鋼軟密封閘閥的結構特點

①閥體和閥蓋連接形式：采用螺栓連接接閥蓋。

②閘板設計：不銹鋼閘閥的閘板采用球墨鑄鐵件外全覆無毒丁晴橡膠或者三元乙丙橡膠。

③密封結構：整個閥門的密封主要依靠橡膠閘板與閥體接觸，通過橡膠因受力而產生的壓縮變形達到密封效果，密封可靠，可實現零泄漏。

④彈簧加載填料沖擊系統：如果客戶要求,可采用彈簧加載填料沖擊系統提高填料密封的持久性和可靠性。

⑤橡膠結構：閥門啟閉過程中全靠橡膠壓縮變形密封，摩擦系數很小，力矩小操作輕便，使用壽命長、無污染、耐腐蝕。

⑥操作形式：一般情況下采用手輪驅動或者齒輪傳動方式,可根據用戶需要采用鏈輪傳動或者電裝驅動。
