美標旋啟式止回閥的產品特點
1.屬于自動閥類，主要用于介質單向流動的管道上，只允許水平安裝。
2.適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。
3.旋啟式止回閥又稱旋啟式單向閥或旋啟式逆止閥，啟閉件靠介質流動和重力自行開啟或關閉，其作用是防止管路中的介質倒流。
4.主體材料、內件材料、墊片、緊固件的材料可根據用戶要求或?qū)嶋H工況條件合理組合
5.主要用于石油、化工、制藥、化肥、電力等管路上。

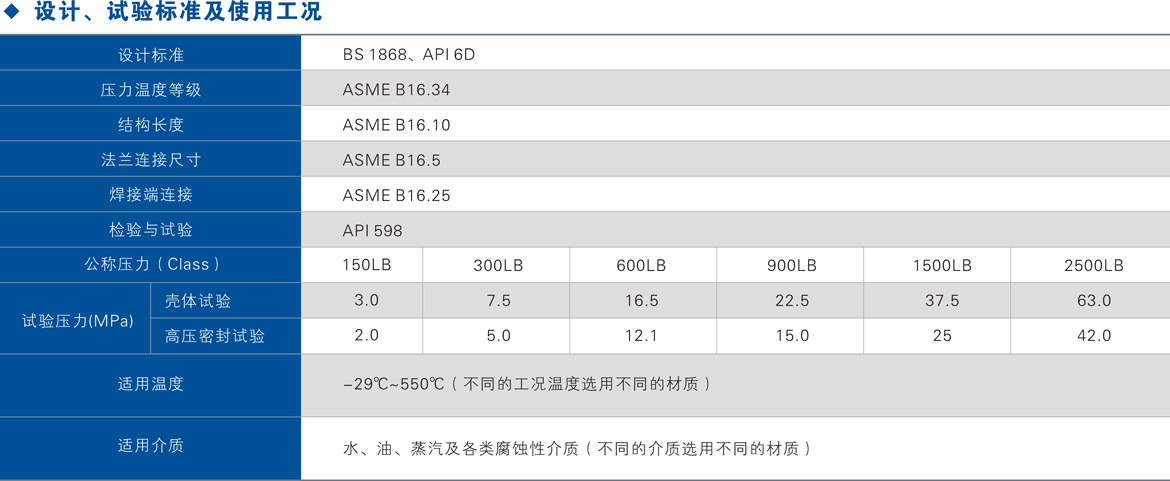

美標旋啟式止回閥的應用規范
①設計制造:鑄鋼止回閥按照BS1868、ASME B16.34、API 6D
②鍛鋼止回閥按照API 602
③驗收和檢驗:API 598、API 6D
④法蘭連接尺寸: ASME B16.5(NPS≤24)，ASME B16.47B系列/A系列、MSS SP-44( NPS>24)
⑤對焊端: ASME B16.25
⑥承插焊端: ASME B16.11
⑦結構長度: ASME B16.10
⑧溫壓等級: ASME B16.34
美標旋啟式止回閥的結構特點
①閥體和閥蓋連接形式：Class150~ Class600采用栓接閥蓋;Class900~Class2500采用自壓密封式閥蓋。
②啟閉件（閥瓣）設計：閥瓣設計為旋啟式，具有足夠的強度和剛度,閥瓣密封面可根據用戶要求堆焊金材料或鑲嵌非金屬材料。
③閥蓋中道墊片常規形式：Class150止回閥采用不銹鋼石墨復合墊片;C|ass300止回閥采用不銹鋼石墨纏繞墊片; Class600止回閥可用不銹鋼石墨纏繞墊片也可采用金屬環墊片;Class900~Class2500止回閥采用自壓密封金屬環。
④操作形式：止回閥根據介質流動情況自動開啟或關閉。
⑤搖桿設計：搖桿具有足夠的強度,關閉時有足夠的自由度以利于閥瓣關閉，并設有限位裝置，防止打開位置過高而無法關閉。
⑥吊環設計：大口徑的止回閥設計有吊環和支撐架,方便起吊。
