不銹鋼截止閥型號代號含義

發(fā)布日期：[2022-08-17] 點擊率：關鍵詞：不銹鋼截止閥

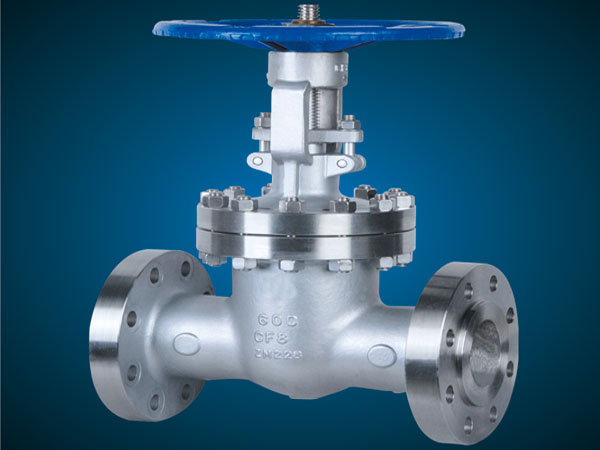

不銹鋼截止閥是截止閥的一種，對閥體材質要求比較高一般有301、304、316等幾個材質選擇廣泛應用于化工，船舶，醫(yī)藥，食品機械等行業(yè)。不銹鋼截止閥分為手動不銹鋼截止閥，氣動不銹鋼截止閥，電動不銹鋼截止閥。

不銹鋼截止閥型號代號含義

如型號：J41H-16P

1、截止閥類型代號為J;

2、截止閥的驅動方式代號由字母表示，常見的有2-電液動，9-電動，6-氣動，5-錐齒輪傳動，3-渦輪蝸桿;手動不需要寫出來;

3、截止閥的連接形式代號用字母表示，1-內螺紋，2-外螺紋，4-法蘭式，6-焊接時，7-對夾式，9-卡箍，0-卡套;

4、截止閥結構形式代號，1-直流流道(閥瓣非平衡式)，2-Z形流道(閥瓣非平衡式)，3-三通流道(閥瓣非平衡式)，4-角式流道(閥瓣非平衡式)，5-直流流道(閥瓣非平衡式)，6-直流流道(閥瓣平衡式)，7-角式流道(閥瓣平衡式);

5、密封材料或襯里材料分別用R-奧氏體不銹鋼，T-銅合金，X-橡膠，S-塑料，N-尼龍塑料，F-氟塑料，H-Cr系不銹鋼，Y-硬質合金，J-襯膠，M-蒙乃爾合金，Tc-陶瓷;

6、閥體材料代號Z-灰鑄鐵，K-可鍛鑄鐵，Q-球墨鑄鐵，T-銅及合金，C-碳鋼，P-鉻鎳系不銹鋼，R-鉻鎳鉬系不銹鋼，V-鉻鉬釩鋼。

7、閥體公稱壓力16代表1.6Mpa壓力

8、P代表的是閥體材質P-不銹鋼，C-碳鋼，不寫為鑄鐵
